Металлообработка Гидравлические листогибочные станки с ЧПУ КНР

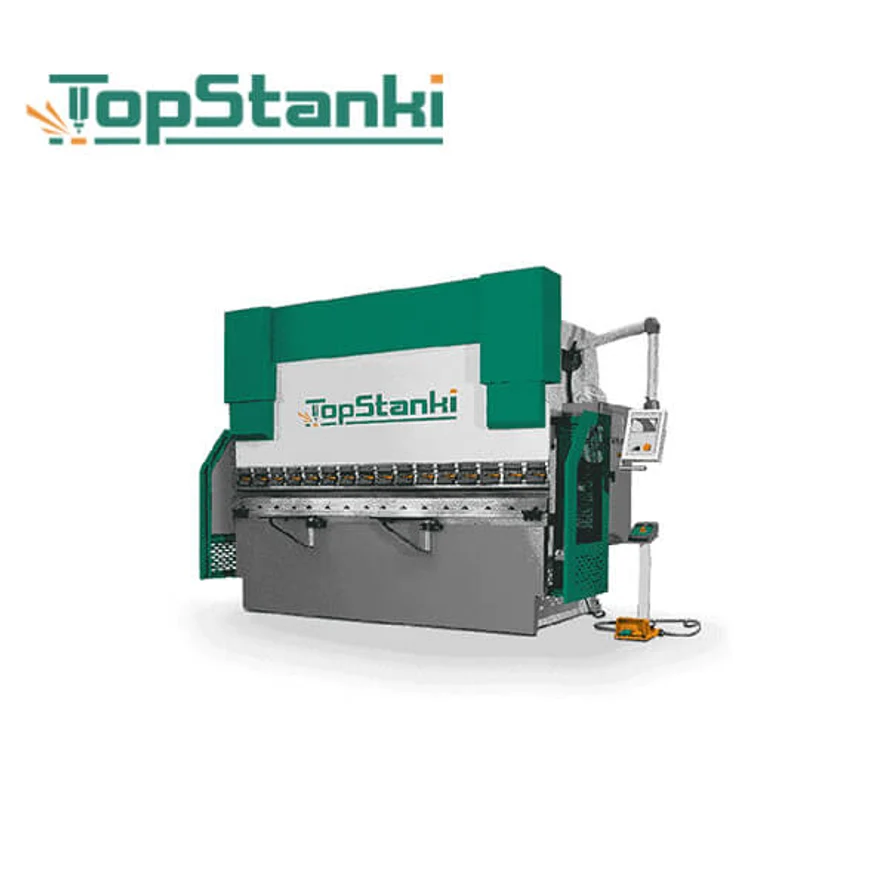

Цена 12 800$ Гидравлический листогибочный пресс TS-30/1600 Наиболее доступной моделью из нашего каталога является серия с ЧПУ нового поколения TS – Touch (Китай). Гибочные прессы оснащены линейными направляющими по оси Х, осям Z1,Z2 и линейными направляющими передней поддержки листа. Станки оснащены системой быстрой смены инструмента Promecam (Европейского типа). Пальцы заднего упора с базовой комплектации имеют ручную регулировку по высоте (ось R). Стандартный комплект инструмента поставляется с наборными сегментами разной длины. Гидравлический листогибочный пресс TS – это серия экономичных листогибочных прессов с контроллером для простых операций гибки, не требующих специальных требований к оборудованию, или серия промышленных листогибочных прессов с большой величиной хода, просветом и зевом, обеспечивают эффективное производство простых и сложных деталей для широкого круга потребителей. Комплектация оси Y, X управляемые от контроллера ✓ Система управления TS Touch ✓ Задний упор: Линейные направляющие + система ШВП HIWIN ✓ Пальцевые блоки заднего упора с регулировкой по высоте. ✓ Подсветка рабочей зоны ✓ Европейская система крепления инструмента Promecam ✓ Ручная система компенсации прогиба стола (бомбирование) ✓ Скользящие передние опоры с продольной линейной направляющей HIWIN ✓ Гидравлическая система Bosch-Rexroth ✓ Электронные компоненты Schneider ✓ Быстросъемные зажимы пуансона ✓ Руководство пользователя на русском языке ✓ Инструмент: многоручьевая матрица и пуансон на всю рабочую длину ✓ Усилие гибки 30/40/50/63/80/100/125/160/200/250/300/400 тонн Длина гибки (A) 1600/2000/2500/3200 мм Расстояние между стойками (B) 1280/1600/2000/2600 мм Просвет (D) 285/335/350/400/410/425/460/350/400/410/425/460/525/545 мм Ход (С) 80/110/150 мм Вырез в стойках (Зев) (E) 200/250/300/350 мм Ширина стола 140/160/190/210/260 мм Передняя поддержка листа Количество 2 Пальцевые блоки заднего упора Количество 2 Мощность 3000W/4000W/5500W/7500W/11000W/15000W/18500W Длина (L) 160

ЦЕНА 22 770$ Гидравлический листогибочный пресс TS-80/2500 Наиболее доступной моделью из нашего каталога является серия с ЧПУ нового поколения TS – Touch (Китай). Гибочные прессы оснащены линейными направляющими по оси Х, осям Z1,Z2 и линейными направляющими передней поддержки листа. Станки оснащены системой быстрой смены инструмента Promecam (Европейского типа). Пальцы заднего упора с базовой комплектации имеют ручную регулировку по высоте (ось R). Стандартный комплект инструмента поставляется с наборными сегментами разной длины. Гидравлический листогибочный пресс TS – это серия экономичных листогибочных прессов с контроллером для простых операций гибки, не требующих специальных требований к оборудованию, или серия промышленных листогибочных прессов с большой величиной хода, просветом и зевом, обеспечивают эффективное производство простых и сложных деталей для широкого круга потребителей. Характеристики Усилие гибки 30/40/50/63/80/100/125/160/200/250/300/400 тонн Длина гибки (A) 1600/2000/2500/3200 мм Расстояние между стойками (B) 1280/1600/2000/2600 мм Просвет (D) 285/335/350/400/410/425/460/350/400/410/425/460/525/545 мм Ход (С) 80/110/150 мм Вырез в стойках (Зев) (E) 200/250/300/350 мм Ширина стола 140/160/190/210/260 мм Передняя поддержка листа Количество 2 Пальцевые блоки заднего упора Количество 2 Мощность 3000W/4000W/5500W/7500W/11000W/15000W/18500W Длина (L) 2500 мм Ширина (W) 1400 мм Высота (H) 2300 мм Масса станка 5500 кг Комплектация оси Y, X управляемые от контроллера ✓ Система управления TS Touch ✓ Задний упор: Линейные направляющие + система ШВП HIWIN ✓ Пальцевые блоки заднего упора с регулировкой по высоте. ✓ Подсветка рабочей зоны ✓ Европейская система крепления инструмента Promecam ✓ Ручная система компенсации прогиба стола (бомбирование) ✓ Скользящие передние опоры с продольной линейной направляющей HIWIN ✓ Гидравлическая система Bosch-Rexroth ✓ Электронные компоненты Schneider ✓ Быстросъемные зажимы пуансона ✓

ЦЕНА 81 120 $ Гидравлический листогибочный пресс TS-300/3200 Наиболее доступной моделью из нашего каталога является серия с ЧПУ нового поколения TS – Touch (Китай). Гибочные прессы оснащены линейными направляющими по оси Х, осям Z1,Z2 и линейными направляющими передней поддержки листа. Станки оснащены системой быстрой смены инструмента Promecam (Европейского типа). Пальцы заднего упора с базовой комплектации имеют ручную регулировку по высоте (ось R). Стандартный комплект инструмента поставляется с наборными сегментами разной длины. Гидравлический листогибочный пресс TS – это серия экономичных листогибочных прессов с контроллером для простых операций гибки, не требующих специальных требований к оборудованию, или серия промышленных листогибочных прессов с большой величиной хода, просветом и зевом, обеспечивают эффективное производство простых и сложных деталей для широкого круга потребителей. Характеристики Усилие гибки 30/40/50/63/80/100/125/160/200/250/300/400 тонн Длина гибки (A) 1600/2000/2500/3200 мм Расстояние между стойками (B) 1280/1600/2000/2600 мм Просвет (D) 285/335/350/400/410/425/460/350/400/410/425/460/525/545 мм Ход (С) 80/110/150 мм Вырез в стойках (Зев) (E) 200/250/300/350 мм Ширина стола 140/160/190/210/260 мм Передняя поддержка листа Количество 2 Пальцевые блоки заднего упора Количество 2 Мощность 3000W/4000W/5500W/7500W/11000W/15000W/18500W Длина (L) 3200 мм Ширина (W) 2000 мм Высота (H) 3450 мм Масса станка 19000 кг Комплектация оси Y, X управляемые от контроллера ✓ Система управления TS Touch ✓ Задний упор: Линейные направляющие + система ШВП HIWIN ✓ Пальцевые блоки заднего упора с регулировкой по высоте. ✓ Подсветка рабочей зоны ✓ Европейская система крепления инструмента Promecam ✓ Ручная система компенсации прогиба стола (бомбирование) ✓ Скользящие передние опоры с продольной линейной направляющей HIWIN ✓ Гидравлическая система Bosch-Rexroth ✓ Электронные компоненты Schneider ✓ Быстросъемные зажимы пуансона ✓

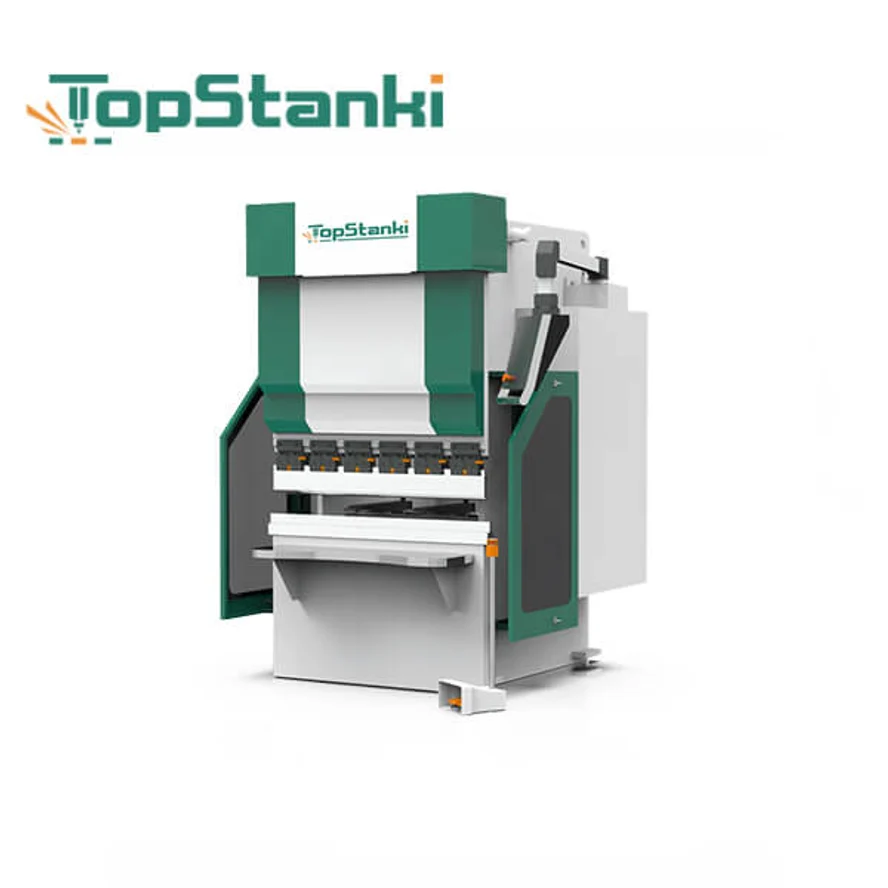

ЦЕНА 49 000 $ Электромеханический пресс PFE-35/1200 Серводвигатель приводит в движение большой ведущий шариковый винт через синхронный ремень, который обладает высокой эффективностью передачи, высокой скоростью, точным позиционированием при изгибе, отсутствием гидравлического масла, энергосбережением и экологичной защитой окружающей среды. Система обратного датчика Ось X является осью управления упором, использующей серводвигатель INOVANCE и импортный прецизионный шариковый винтовой привод HIWIN и шариковую линейную направляющую, так что точность позиционирования привода по оси X ≤ ±0,1 мм. Таким образом, два стопорных блока при перемещении всегда синхронизируются, чтобы обеспечить точность обрабатываемой детали. Ось R – это ось управления вверх и вниз системы обратного датчика, использующая серводвигатель INOVANCE и импортированный прецизионный шариковый винтовой привод HIWIN и прецизионную направляющую планку вверх и вниз по опорной направляющей, так что точность позиционирования оси R вверх и вниз составляет ≤±0,1 мм. движение вниз для сохранения синхронизации и обеспечения точности обрабатываемой детали. Электронные компоненты Основными компонентами электрической системы управления станком являются изделия французской компании Schneider. CNC System inovance ep700b Функции системы 15-дюймовый высокопроизводительный дисплей и интегрированная система управления ЧПУ Высокоскоростное управление шиной EtherCAT в режиме реального времени, высокая производительность в режиме реального времени и простота расширения; Резервный интерфейс Интернета и интерфейс внешней связи; Высокая эффективность и точность, энергосбережение и защита окружающей среды; Элементы управления с учетом отраслевых особенностей;Интегрированное управление Характеристики Name Unit Value Усилие тонн 35 Рабочая длина mm 1200 Оси управления (Y, X, R) Расстояние между колоннами mm 930 Ход mm 170 Высота раскрытия mm 430 Глубина mm 165 Максимальная скорость mm/s 213

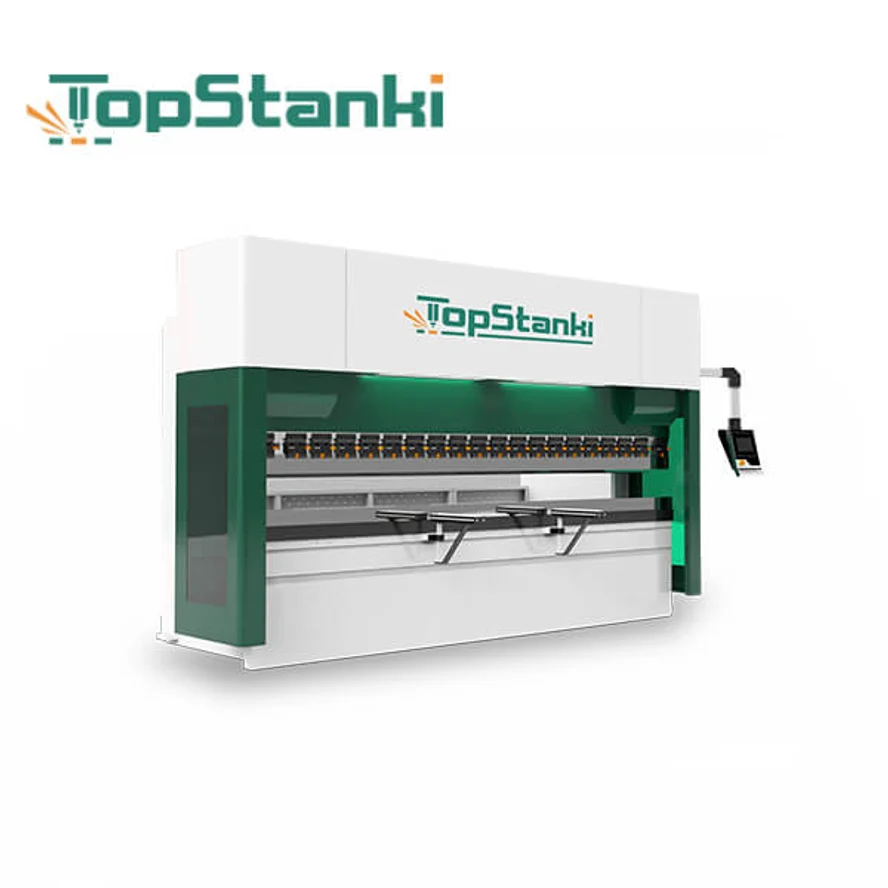

Листогибочный станок PDA Выбор системы управления Delem / Cybelec / ESA Гидравлическая система Rexroth с обратной связью Линейные шкалы Fagor (Испания) / Givi (Италия) для точного позиционирования Клиновая система бомбирования, управляемая ЧПУ Стандартная комплектация 4+1 оси ЧПУ (Y1, Y2, X, R, V бомбирование Характеристики Модель Ед. изм PDA 40/1500 PDA 60/2000 PDA 80/2500 PDA 110/3200 PDA 110/4100 PDA 170/3200 PDA 170/4100 PDA 250/3200 PDA 250/4100 PDA 320/3200 PDA 320/4100 Усилие гибки кН 400 600 800 1100 1100 1700 1700 2500 2500 3200 3200 Длина стола мм 1500 2000 2500 3200 4100 3200 4100 3200 4100 3200 4100 Расстояние между стойками мм 1200 1700 2000 2700 3600 2700 3600 2700 3600 2700 3600 Максимальное раскрытие мм 370 370 425 525 525 525 525 560 560 560 560 Глубина горловины мм 300 300 320 400 400 400 400 400 400 400 400 Ход мм 160 160 160 250 250 250 250 300 300 300 300 Мощность двигателя кВт 5.5 7.5 7.5 11 11 15 15 18.5 18.5 22 22 Объем бака л 150 265 265 345 345 345 345 445 445 505 505 Скорость опускания мм/с 155 180 180 180 180 170 170 130 130 120 120 Рабочая мм/с 15 17 14 13 13 10 10 8.5 8.5 8.5 78.5 Поднятия мм/с 155 180 180 140 140 125 125 105 105 110 110 Длина мм 2170 2670 2980 3700 4600 3720 4620 3740 4640 3760 4660 Ширина мм 1450 1360 1460 1665 1665 1740 1740 1940 1940 2100 2100 Высота мм 2410 2410 2435 2625 2675 2675 2725 3060 3060 3240 3240 Вес кг 3520 4300 5500 8890 10270 9112 11970 14600 16400 17200 19400

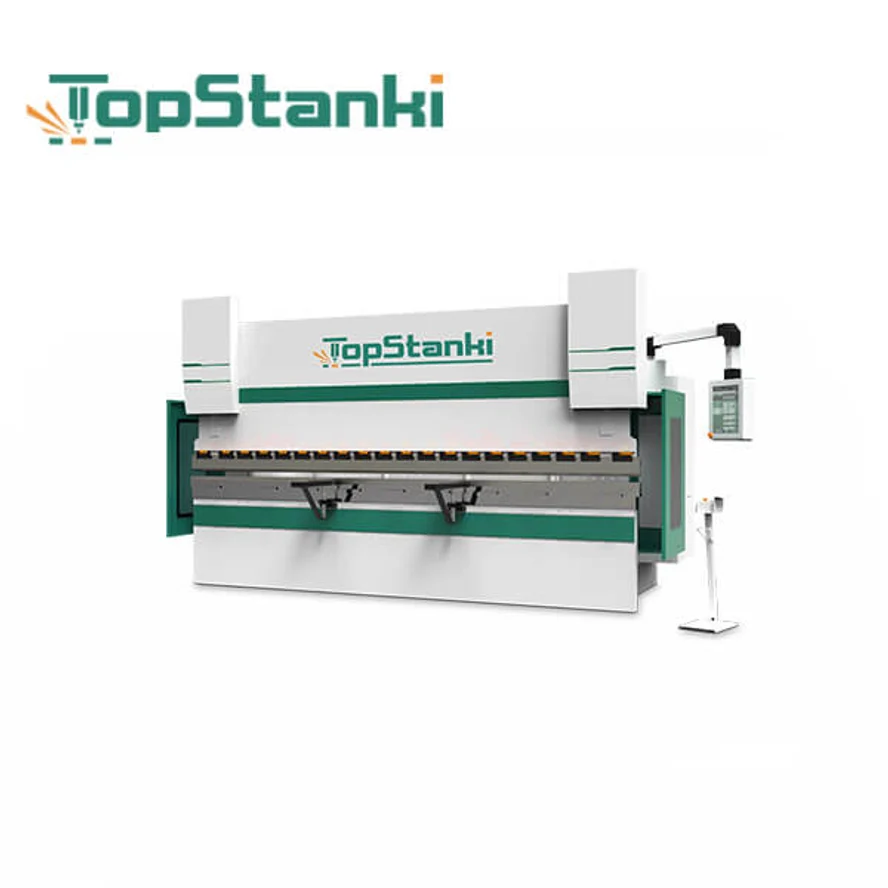

Листогибочный станок PDS Стандартно оснащен нидерландской системой ЧПУ DELEM 53T Высокопроизводительная электрогидравлическая система управления сервонасосом Rexroth Главный двигатель оснащен высокопроизводительным серводвигателем Устройство компенсации прогиба механического стола с помощью ЧПУ Характеристики Модель Ед. изм PDS-60/2000 PDS-80/2500 PDS-110/3200 PDS-110/4100 PDS-170/3200 PDS-170/4100 PDS-250/3200 PDS-250/4100 Усилие гибки кН 600 800 1100 1100 1700 1700 2500 2500 Длина стола мм 2000 2500 3200 4100 3200 4100 3200 4100 Расстояние между стойками мм 1700 2000 2700 3600 2700 3600 2700 3600 Максимальное раскрытие мм 370 425 525 525 525 525 560 560 Глубина горловины мм 300 320 400 400 400 400 400 400 Ход мм 160 160 250 250 250 250 300 300 Мощность двигателя кВт 5.5 5.5 6 6 8.5 8.5 11 11 Объем бака л 600 800 1100 1100 1700 1700 2500 2500 Скорость опускания мм/с 200 200 180 180 140 140 135 135 Рабочая мм/с 20 18 13.5 13.5 11 11 11 11 Поднятия мм/с 200 200 175 175 150 150 130 130 Длина мм 2670 2980 3700 4600 3720 4620 3740 4640 Ширина мм 1360 1460 1665 1665 1740 1740 1940 1940 Высота мм 2410 2435 2625 2675 2675 2725 3060 3060 Вес кг 4300 5500 8890 10270 9112 11970 14600 16400
